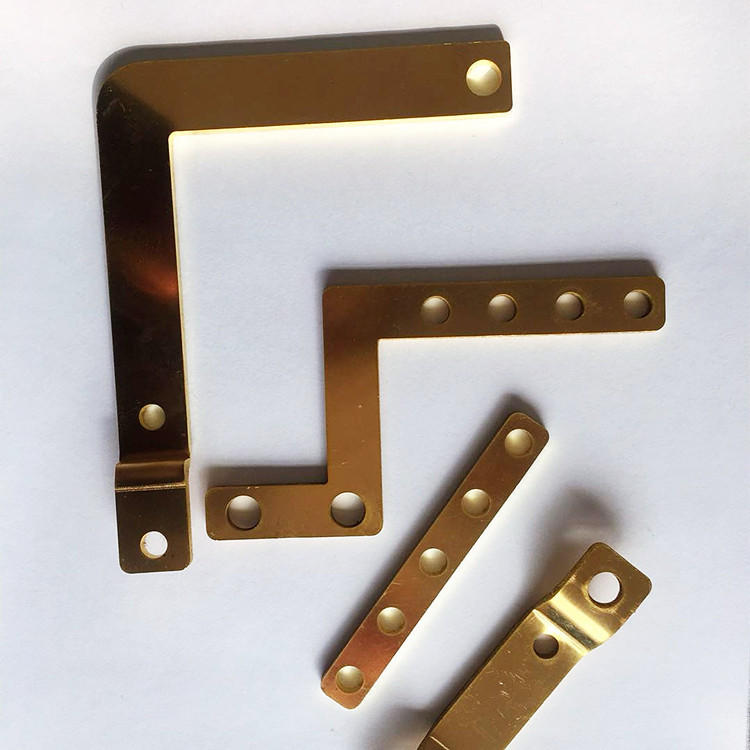

전기 탄력적 구리 전력 모선 부드러운 접합부 오토 캐드 설계

동판 버스바 탄력적 전기 구리 버스바 부드러운 연결

구리 전력 모선과 전기 부품 사이의 연결

1. 직접적 연관에 대한 요구조건 : 성분의 단말기가 평평할 때, 부스바 연결 장치는 직접적으로 형태에 나타난 바와 같이 볼트로 고정시킬 수 있지만, 그러나 파스너가 철골로 만들어져야 합니다.
2. 부품 조인트가 스크루일 때, 버스바는 감소를 방지하기 위해 직접적으로 아래의 그림에 나타난 바와 같은, 스크루에 연결될 수 있다고 고정 나사가 추가되어야 하고 세탁기가 고정 나사 사이에 추가되지 말아야 합니다.

구리 전력 모선의 집회

1. 버스바와 버스바와 버스바와 전기 부품 사이의 접합부는 관통 볼트로 고정시킬 것이고 관통 볼트의 조임력이 표 9에서 그 요구를 만족시킬 것입니다.

2. 버스바의 랩 접촉면은 깨끗이 유지되어야 합니다. (특수한 요구 사항이 있다면 그것은 전기적 성분 그리스로 코팅될 수 있습니다)

3. 버스바가 수평적으로 위치될 때, 볼트는 바닥에서부터 위까지 입혀져야 합니다. 다른 경우에, 핵심은 유지 측면에 위치하여야 합니다. 용수철 좌금이 평평해진 후, 토크를 강화하기 위해 절반 안으로 그것을 회전시키는 것은 권할 만합니다. 이 시각에, 볼트의 길이는 핵심 2~ 5 좌굴을 노출시켜야 합니다.

4. 세탁기는 볼트에서 양쪽에 가해져야 하고, 인접한 볼트의 세탁기 사이에 3 밀리미터의 내살 거리가 있어야 하고, 용수철 좌금 또는 고정 나사가 너트측에 설치되어야 합니다.

5. 볼트는 한결같게 응력을 가지고 전기 장치의 단말기가 추가적 스트레스의 대상이어서는 안됩니다.

6. 버스바가 설치되는 후에 어떤 스트레스도 있어서는 안됩니다.

7. 부스바 연결 장치는 특별한 절연 슬리브에 의해 보호받을 수 있습니다.

생성물 파라미터
